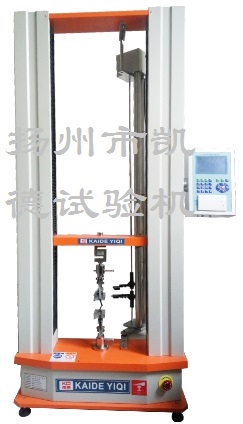

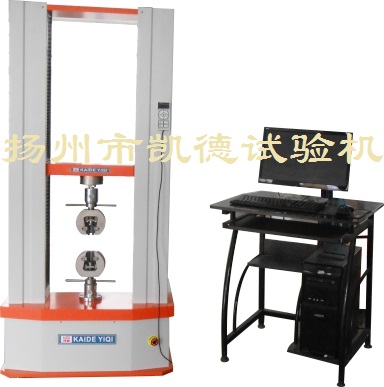

電子式拉力試驗機是電子技能和機械傳動連系后的產物，拉力試驗機充沛發揚了機電各自專長而組成的大型精細測試儀器，可對各類資料進行拉伸、緊縮、彎曲、剝離、剪切等多項功能實驗，且有測量局限寬、精度高、呼應快等特點。任務牢靠，效率高，可對實驗數據進行及時顯示記載、打印。

電子式拉力試驗機是由測量系統、驅動系統、節制系統及電腦(電腦系統型拉力試驗機)等構造構成。

一.拉力試驗機的測量系統

1.力值的測量

經過測力傳感器、擴大器和數據處置系統來完成測量，最常用的測力傳感器是應變片式傳感器。

所謂應變片式傳感器，就是由【應變片】、彈性元件和某些附件(賠償元件、防護罩、接線插座、加載件構成)，能將某種機械質變成電量輸出的器件。應變片式的拉、壓力傳感器國表里品種繁復，首要有筒狀力傳感器、輪輻式力傳感器、S雙連孔型傳感器、十字梁式傳感器等類型。

從資料力學上得知，在小變形前提下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變構成正比。以S型傳感器為例，當傳感器遭到拉力P的效果時，因為彈性元件外表粘貼有應變片，由于彈性元件的應變與外力P的巨細成正比例，故此將應變片接入測量電路中，即可經過測出其輸出電壓，然后測出力的巨細。

簡略來說，外力P惹起傳感器內應變片的變形，招致電橋的不服衡，然后惹起傳感器輸出電壓的轉變，我們經過測量輸出電壓的轉變就可以曉得力的巨細了。

普通來說，傳感器的輸出旌旗燈號都長短常微弱的，凡間只要幾個mV，假如我們直接對此旌旗燈號進行測量，長短常堅苦的，而且不克不及知足高精度測量要求。因而必需經過擴大器將此微弱旌旗燈號擴大，擴大后的旌旗燈號電壓可達10V，此時的旌旗燈號為模仿旌旗燈號，這個模仿旌旗燈號經由多路開關和A/D轉換芯片改變為數字旌旗燈號，然后進行數據處置，至此，力的測量告一段落。

2.形變的測量

經過形變測量安裝來測量，它是用來測量試樣在實驗進程中發生的形變。

該安裝上有兩個夾頭，經由一系傳記念頭構與裝在測量安裝頂部的【光電編碼器】連在一同，當兩夾頭間的間隔發作轉變時，帶動光電編碼器的軸扭轉，光電編碼器就會有脈沖旌旗燈號輸出。再由處置器對此旌旗燈號進行處置，就可以得出試樣的變形量。

3.橫梁位移的測量

其道理同變形測量大致一樣，都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。

二.拉力試驗機的驅動系統

首要是用于試驗機的橫梁挪動，其任務道理是由伺服系統節制電機，電機經由減速箱等一系傳記念頭構帶動絲桿轉變，然后到達節制橫梁挪動的目標。經過改動電機的轉速，可以改動橫梁的挪動速度。

三.拉力試驗機的節制系統

望文生義，就是節制試驗機運作的系統，人們經過操作臺可以節制試驗機的運作，經過顯示屏可以獲知試驗機的形態及各項實驗參數，若該機帶有電腦的話，也可以由電腦完成各項功用并進行數據處置剖析、實驗后果打印。試驗機同電腦之間的通訊普通都是運用RS232串行通訊方法，它經過核算機背面的串口(COM口)進行通訊，此技能比擬成熟、牢靠，運用便利。

四.電腦

用來采集和處置剖析數據。進入實驗界面后，電腦會不時采集各樣實驗數據，及時畫出實驗曲線(常用力--位移的曲線)，主動求出各實驗參數及輸出報表。
